CS Serie Trituradora de Cono
La trituradora de cono con cámara de tipo estándar se utiliza para trituración media, la cámara de tipo medio se utiliza para trituración fina y el tipo de cabezal corto se utiliza para trituración ultrafina.
Principio de funcionamiento de la trituradora de cono de resorte
La trituradora de cono tritura los materiales mediante la superficie de trabajo entre el cono móvil y el cono fijo. Por lo tanto, es más avanzada y eficiente que la trituradora de mandíbulas. El cono móvil está soportado por un cojinete esférico y fijado en un eje vertical colgante que se coloca en el manguito excéntrico, y el manguito se coloca en el cojinete de tope y empuje. El cono móvil y el eje vertical son impulsados por el manguito del eje excéntrico juntos. El manguito del eje excéntrico es impulsado por un eje horizontal y un engranaje perfilado, y la rueda de la cinta transportadora es impulsada por un motor a través de correas trapezoidales. La parte inferior del eje vertical está instalada en el manguito excéntrico. Cuando el manguito excéntrico gira, hay una superficie cónica alineada por el eje. Cuando el cono móvil se acerca al cono fijo, las rocas se muelen en pedazos, cuando el cono móvil se va, los materiales molidos se descargan desde el orificio de descarga. El cono fijo se puede ascender o descender ajustando la configuración para ajustar el ancho del orificio de descarga, en consecuencia, se determina el tamaño de salida ajustado.

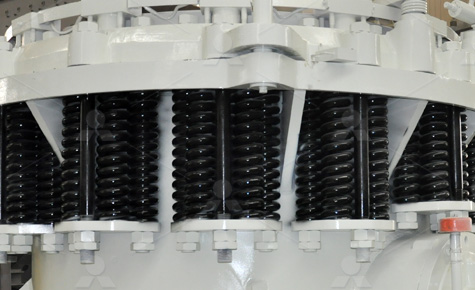

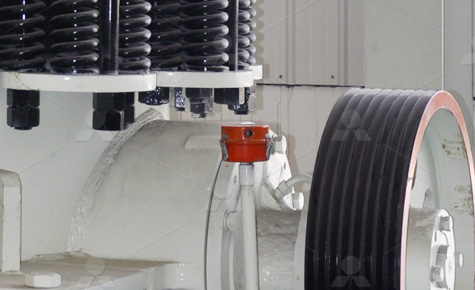

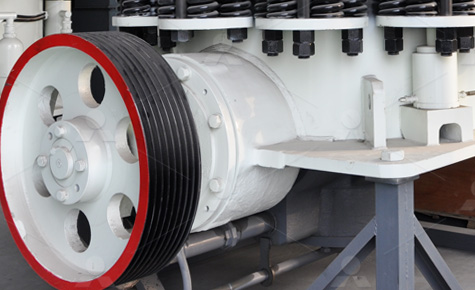

Spring Cone Crusher Details
Specifications - Technical Data
| Model | Diametro del cono fijo | Cavidad | Tamaño de Boca de Alimentación(mm) | Tamaño ajustable de salida (mm) | Velocidad del eje principal (r/min) | Potencia (kw) | Capacidad (t/h) | Peso(t) | Dimensiones totales (mm) | |
| Límite cerrado (mm) | Límite abierto (mm) | |||||||||
| CSB75 | 900 (3′) | Fine | 83 | 102 | 9-22 | 580 | 75(100) | 45-91 | 12.2 | 2821×1880×2164 |
| Coarse | 159 | 175 | 13-38 | 59-163 | ||||||
| CSB160 | 1295 (4 1/4′) | Fine | 109 | 137 | 13-31 | 485 | 185(250) | 109-181 | 23.8 | 2800×2342×2668 |
| Medium | 188 | 210 | 16-31 | 132-253 | ||||||
| Coarse | 216 | 241 | 19-51 | 172-349 | ||||||
| CSB240 | 1650 (5 1/2′) | Fine | 188 | 209 | 16-38 | 485 | 240(320) | 181-327 | 55 | 3911×2870×3771 |
| Medium | 213 | 241 | 22-51 | 258-417 | ||||||
| Coarse | 241 | 268 | 25-64 | 299-635 | ||||||
